长春立柱直臂码垛机厂家｜袋装粉体码垛设备产品介绍

产品介绍

产品概述

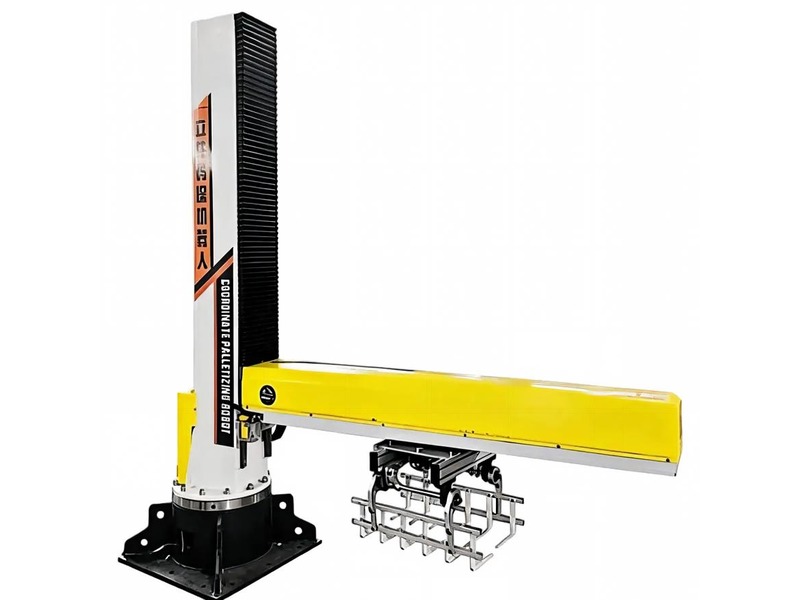

立柱直臂码垛机是一款结构紧凑、运行稳定的中型码垛设备，采用单立柱+直线导轨+直臂伸缩的结构形式，通过伺服电机驱动手臂升降与前后伸缩，配合抓手完成袋装、箱装等规则物料的码垛与拆垛作业。设备占地面积小、安装灵活，可直接嵌入现有包装线末端，无需大范围改造产线。

河南中天环保设备制造有限公司位于郑州荥阳，生产的立柱直臂码垛机核心部件采用知名品牌，整机出厂前完成负载测试与节拍验证，可根据客户物料重量、尺寸、垛型需求进行定制化配置。长春及吉林周边客户可预约现场勘测，厂家提供方案设计、安装调试与售后维护一站式服务，广泛适用于建材、化工、粮食、饲料、食品等行业的成品码垛环节。

工作原理

立柱直臂码垛机主要由立柱主体、升降滑座、直臂伸缩机构、末端抓手、输送线对接系统及电气控制系统组成。

工作时，物料由前端输送线输送至码垛工位，定位装置将物料精准定位后，直臂伸出，抓手抓取物料；升降滑座沿立柱导轨上升至目标高度，直臂根据垛层位置调整前后距离，将物料放置到托盘指定位置；完成一层码放后，升降滑座上升一个层高，重复上述动作。

整台设备由 PLC 控制系统统一调度，配合伺服电机实现精准定位，码垛位置误差小，垛型整齐美观；可通过触摸屏修改垛型参数、调整层数与节拍，操作简单便捷。

产品特点

1. 结构紧凑，占地面积约 4-6 平方米，可直接对接现有包装线，节省厂房空间。

2. 运行稳定，采用伺服电机+滚珠丝杠传动，定位精度高，码垛位置均匀，垛型整齐。

3. 节拍适中，常规节拍可达 300-500 袋/小时，满足中小型产线的码垛需求。

4. 维护简单，机械结构清晰，易损件少，日常保养主要为定期润滑与紧固件检查。

5. 操作便捷，触摸屏界面直观，垛型参数可直接修改，无需专业编程人员。

6. 适应性强，可通过更换抓手适配袋装、箱装、桶装等多种物料，抓手形式可选夹板式、夹板+托底式、吸盘式等。

7. 安全防护完善，配备安全光栅、急停按钮、过载保护等多重安全装置，保障操作人员与设备安全。

技术参数

立柱直臂码垛机常用参数范围：负载能力一般为 30-80kg，可根据物料重量定制加大机型；码垛层数通常为 6-12 层，具体取决于托盘尺寸与物料高度；码垛节拍视物料形态与垛型复杂度，一般在 300-500 袋/小时之间；工作范围方面，立柱高度 2.5-4.5 米可选，直臂行程 0.8-1.5 米，可适配 1000×1200mm、1200×1200mm 等标准托盘。

电源方面通常采用三相 380V/50Hz 工业电源，整机功率约 2-4kW；控制方式为 PLC + 触摸屏，支持与前端包装机、输送线联动对接。实际参数需结合客户现场工况与物料特性进行针对性设计，厂家可提供定制化方案。

适用行业

1. 建材行业：袋装水泥、袋装砂浆、腻子粉、石膏粉等粉体袋装物料码垛，是立柱直臂码垛机的经典应用场景。

2. 化工行业：化工原料、化肥、复合肥等袋装粉体物料，可配防尘罩与密封防护结构。

3. 粮食饲料行业：袋装大米、面粉、饲料、种子等物料码垛，配合食品级抓手材质。

4. 食品饮料行业：箱装饮料、箱装食品、调味品等箱装物料，夹板式抓手适用。

5. 耐火材料行业：袋装耐火粉料、浇注料等较重物料，重载机型适配。

选型建议

选择立柱直臂码垛机时，建议重点关注以下几点：

**，明确物料参数，包括单袋重量、尺寸、包装形式（编织袋/纸袋/纸箱），物料重量决定抓手承载能力与立柱规格。

第二，确认产能需求，前端包装线的产量决定码垛机节拍要求，如单条包装线产速在 300-500 袋/小时以内，立柱直臂码垛机通常可满足。

第三，核算场地空间，包括码垛工位宽度、高度限制、托盘输送方式，立柱直臂码垛机对场地宽度要求较小，但需预留维护通道。

第四，确认垛型要求，不同产品的码放方式（交错码、顺码、井字码）影响抓手与控制系统配置。

第五，对比厂家的整线配套能力与售后服务，码垛机常需与包装机、输送线、托盘库联动，能提供整线方案的厂家可减少对接协调成本。长春及吉林周边客户建议优先选择能上门勘测的厂家。

服务保障

中天环保提供完整的售前售中售后服务体系：

售前：长春及吉林周边客户可预约现场勘测，技术人员根据厂房布局、物料参数与产能需求提供方案设计与设备选型建议。

售中：设备在郑州荥阳生产基地完成组装与调试，客户可到厂验收；出厂前完成满负载测试与节拍验证。

售后：提供上门安装调试服务，操作培训与维护培训同步进行；设备质保期内免费更换非人为损坏的核心零部件；质保期后提供终身技术支持与配件供应，响应及时。
