长春立柱拐臂码垛机厂家｜大臂展多工位码垛设备产品介绍

产品介绍

产品概述

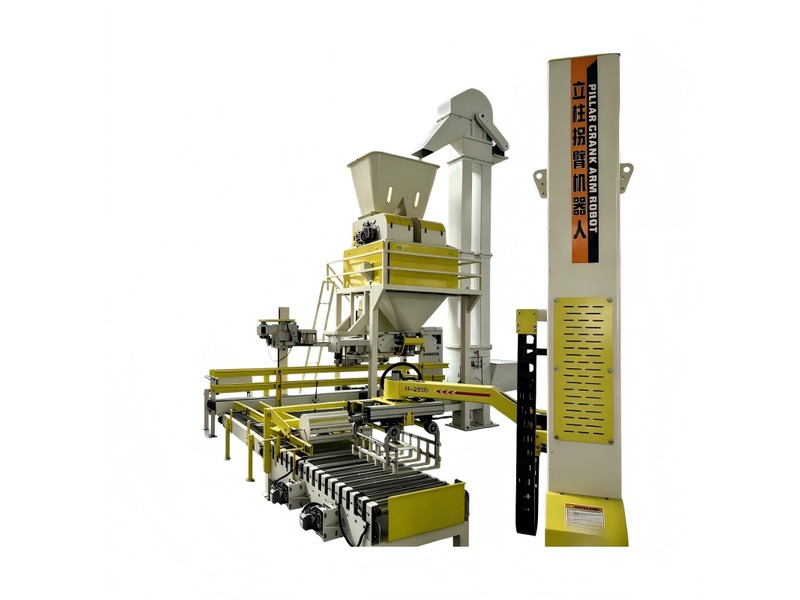

立柱拐臂码垛机是一种在立柱基础上增加旋转拐臂结构的码垛设备，通过立柱升降与拐臂旋转、伸缩的复合运动，实现较大范围的物料码放。相较于直臂码垛机，拐臂机型的臂展范围更大，可覆盖更多工位与托盘位。

中天环保立柱拐臂码垛机采用伺服电机驱动，旋转关节与伸缩机构配合，能够在一台设备上服务多条包装线，特别适合厂房空间有限、但需要集中码垛的中小型生产企业，设备利用率高，综合投入性价比突出。

该机型在建材、粮食、化工、饲料等行业的袋装物料码垛中应用广泛，对于东北粮食加工企业等有多条产线集中码垛需求的场景尤为适配。长春及吉林地区客户可享受到厂勘测、定制化设计与上门安装调试服务。

工作原理

立柱拐臂码垛机主要由底座立柱、升降机构、旋转拐臂、伸缩臂、末端抓手、输送线对接系统及电气控制系统组成。

工作时，物料由输送线送至码垛工位，定位装置定位后，拐臂旋转至取料位上方，伸缩臂伸出，抓手下降抓取物料；随后升降机构上升至码垛高度，拐臂旋转至托盘对应位置，伸缩臂调整前后距离，将物料精准放置到目标垛位上。

由于拐臂具备旋转功能，一台设备可覆盖 180° 至 270° 范围内的多个工位，可同时对接 2-4 条包装线与多个托盘位，通过 PLC 程序设定不同工位的码放顺序与层数。

产品特点

1. 臂展范围大，拐臂旋转+伸缩结构可覆盖多个工位，一台设备服务多条产线，提高设备利用率。

2. 占地相对灵活，立柱式底座占地较小，但通过拐臂旋转扩展工作范围，适合空间紧凑的车间。

3. 节拍稳定，伺服驱动定位精准，常规节拍可达 400-600 袋/小时，满足中小型产线需求。

4. 可靠性高，机械结构成熟，关键部件采用知名品牌，故障率低，维护周期长。

5. 多工位切换，可通过程序设定不同产线的码垛优先级与分配策略，灵活应对产线节奏变化。

6. 操作简单，触摸屏控制界面，参数调整直观，垛型修改方便，无需专业编程人员。

7. 抓手可选配，夹板式、托底式、吸盘式等多种抓手形式，适配袋装、箱装、桶装等不同物料。

技术参数

立柱拐臂码垛机常用参数范围：负载能力通常为 30-100kg，重载机型可定制；拐臂旋转角度一般为 180° 至 300°，具体视结构配置而定；臂展半径通常在 1.5-3 米之间，可覆盖 2-4 个托盘位；码垛层数通常为 6-12 层，立柱高度可定制。

码垛节拍方面，单工位节拍一般为 400-600 袋/小时，多工位综合产线效率视前端产线数量而定；电源为三相 380V/50Hz，整机功率约 3-5kW；控制方式为 PLC + 触摸屏，支持与多条包装线联动。

设备整体高度约 3-5 米，需根据客户厂房层高与码垛层数确定立柱规格，厂家可根据现场工况提供定制化设计。

适用行业

1. 粮食加工行业：多条大米、面粉、杂粮包装线集中码垛，一机多线，东北粮食产区应用广泛。

2. 建材行业：多条水泥、砂浆、腻子粉包装线共用码垛机，降低单条产线投入。

3. 化工化肥行业：复合肥、有机肥、化工原料等袋装物料，多品种产线集中码垛。

4. 饲料行业：多条饲料包装线码垛，品种多、产线多的场景下拐臂码垛机优势明显。

5. 食品饮料行业：箱装食品、饮料多产线集中码垛，灵活度较高。

6. 耐火材料行业：耐火粉料、浇注料等重物料袋装码垛，重载机型适配。

选型建议

选择立柱拐臂码垛机时，可从以下方面综合评估：

**，产线数量与分布，若有 2-4 条包装线集中在一定范围内，拐臂码垛机的一机多线优势能够充分体现，综合投入性价比高。

第二，物料重量与尺寸，拐臂码垛机负载一般为 30-100kg，物料过重需定制加强型结构，同时会影响节拍与成本。

第三，场地布局与空间，拐臂码垛机需要一定的旋转空间，设备周边需预留安全距离与维护通道，安装前应仔细核对现场尺寸。

第四，节拍需求与优先级策略，多产线共用一台码垛机时，需根据各产线产量设定码垛优先级，避免某条线物料堆积。

第五，厂家的集成与服务能力，多线对接涉及输送线、分道、缓存等环节，能提供整线方案的厂家更省心。

服务保障

中天环保提供完整的售前售中售后服务体系：

售前：长春及吉林周边客户可预约现场勘测，技术人员根据厂房布局、物料参数与产能需求提供方案设计与设备选型建议。

售中：设备在郑州荥阳生产基地完成组装与调试，客户可到厂验收；出厂前完成满负载测试与节拍验证。

售后：提供上门安装调试服务，操作培训与维护培训同步进行；设备质保期内免费更换非人为损坏的核心零部件；质保期后提供终身技术支持与配件供应，响应及时。

咨询热线 13253305555
