产品概述

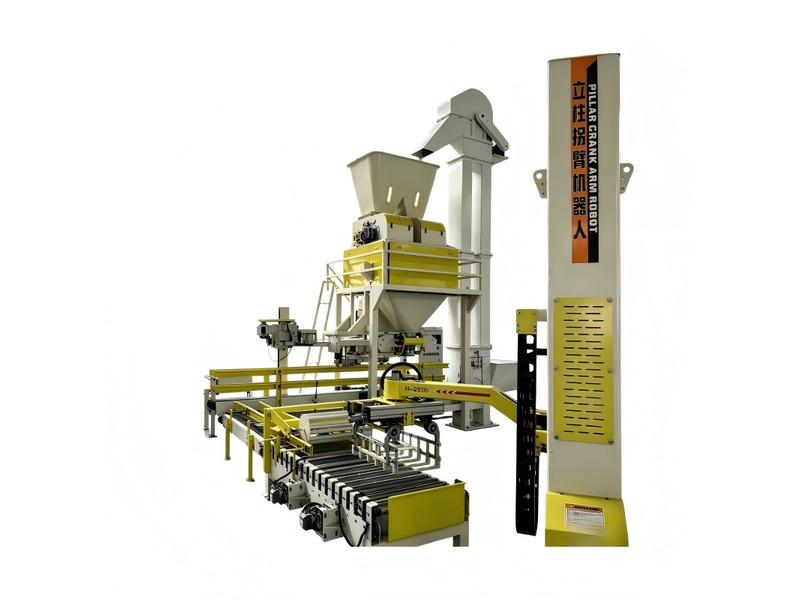

立柱拐臂码垛机是中天环保立柱码垛机系列中的中高端机型，在立柱直臂码垛机的基础上增加了拐臂旋转机构，臂展范围更大、作业半径更广，能够实现多工位跨线码垛，一台设备可服务2～3条包装生产线。对于哈尔滨及黑龙江地区的中型粮食加工厂、饲料厂、化肥厂等有多条产线码垛需求的企业，立柱拐臂码垛机能够显著提升设备利用率，降低综合投入成本。

该机型码垛节拍可达600～800袋/小时，码垛高度*高可达12层，负载能力覆盖30kg～120kg范围，在产能、灵活性与成本之间取得了较好的平衡，是中型生产企业常见的选择。

工作原理

立柱拐臂码垛机主要由立柱升降机构、拐臂旋转机构、伸缩臂、抓手组件、多工位托盘供给系统和控制系统组成。工作原理如下：

1. 多线来料：多条包装生产线的成品物料分别通过各自的输送线送入码垛工位的等待位置。

2. 拐臂旋转定位：拐臂旋转到指定产线上方，伸缩臂伸出，抓手下行抓取物料。

3. 跨线码放：抓取物料后，拐臂旋转到对应托盘工位上方，按预设垛型将物料码放到托盘上。

4. 多垛交替：设备可同时服务2～3个码垛工位，一个工位码满后自动切换到下一个工位，保证产线不中断。

5. 成品输出：码满的托盘通过叉车位或输送线输出，空托盘自动补入，实现连续生产。

产品特点

1. 大臂展多工位：拐臂结构带来更大作业半径，可覆盖2～3条产线同时码垛，一机多用，提高设备利用率。

2. 节拍稳定：机械结构成熟可靠，运行平稳，码垛节拍稳定，不受多品种切换影响。

3. 性价比高：相比多台直臂码垛机或机械臂码垛机，单台拐臂码垛机服务多条产线的综合投入更低。

4. 结构可靠：立柱+拐臂+伸缩臂三段式结构，承载能力强，适应重载物料码垛。

5. 维护方便：模块化设计，各部件独立，日常点检与维护方便，易损件更换简单。

技术参数

负载能力：30kg～120kg（可选）

码垛节拍：600～800袋/小时（视物料与工位布局）

码垛层数：*高12层

码垛高度：*大2200mm（含托盘）

作业半径：*大2500mm（可定制）

工位数量：2～3个码垛工位（按需配置）

适用托盘：1200×1000mm（可定制）

控制方式：PLC + 触摸屏

电源：AC380V/50Hz，总功率约5.5kW

整机重量：约2500kg

适用行业

粮食加工：黑龙江粮食加工企业普遍有2条以上包装线，立柱拐臂码垛机一机服务多线，综合效益显著。

饲料行业：饲料厂多条包装线同时生产不同品种饲料，拐臂码垛机可分别码放到不同工位的托盘上。

化肥行业：黑龙江农业用肥量大，化肥厂产线多、产量高，拐臂码垛机适应多线码垛需求。

建材行业：中型建材厂多条砂浆、腻子粉生产线，拐臂码垛机可有效提升码垛效率。

化工行业：多品种粉体、颗粒化工产品码垛，拐臂码垛机可分别码垛不同产品，避免混料。

选型建议

选择立柱拐臂码垛机时，需要关注以下要点：

产线数量与布局：拐臂码垛机适合2～3条产线并列的布局，产线间距需在设备作业半径覆盖范围内，选型前请提供产线布局图。

节拍核算：由于需要在多条产线之间切换，单条产线的有效节拍会低于直臂码垛机，需由工程师根据实际产线数量和节拍做综合计算。

物料规格统一度：如果各条产线的物料规格差异较大，抓手的适配性需要单独考虑，可能需要配置快换抓手。

车间高度：立柱拐臂码垛机总高度相对较高，需确认车间净空是否满足安装要求。

未来扩产规划：如果未来有增加产线的计划，选型时可考虑预留工位扩展能力。

服务保障

售前：免费提供多工位布局方案设计、节拍测算与投资回报分析。

售中：专业技术团队上门安装调试，确保各工位码垛精度与节拍达标。

售后：整机质保服务，质保期内免费维修更换配件；质保期后终身维护。

培训：系统培训操作人员与维护人员，掌握设备操作、程序调整与日常保养。

本地化：哈尔滨及黑龙江地区客户享受上门勘测与快速售后响应。
